  Гонг для стрельбы ( 1 )

Автор Тема:   Гонг для стрельбы    (просмотров: 1168)  версия для печати Dak

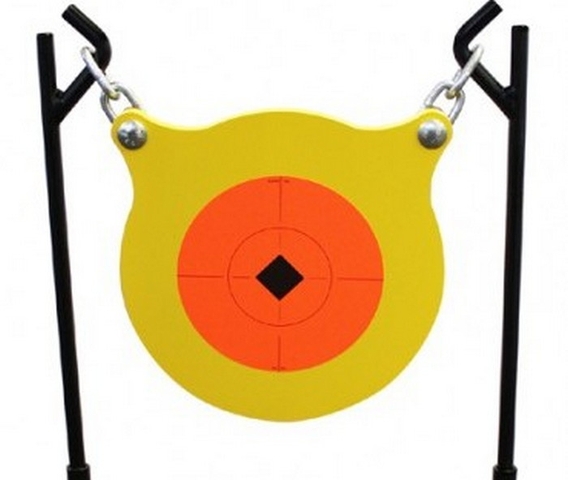

posted 22-1-2012 23:57     Коллеги, надумал я все-таки изготовить мобильный вариант гонга. В сезон охоты выезды на полигон сокращаются значительно, а стрелять хочется всегда. Есть мысль соорудить что-то типа Кабеласовских
длинная ссылка
Варианты для рассмотрения, склоняюсь к первому, только вот стойки и перекладину надо делать как-то по другому. Сделать пару диаметрами 15 и 30 см.




Ясный перец, что изготовлять буду в Самаре, полагаю исполнителей найду. Надо только точно определиться с конструкцией. Такую, как предлагается в разделе <все для высокоточки>, что-то нет желания.
Dak
posted 23-1-2012 00:01     Перенесено
Корбанище

quote:


как третьи (с тремя мишенями) с кабеласа у меня есть. недавно пришли. могу дать посчупать, подсмотреть технологические/конструкторские решения...

twint

quote:


Они из какого материала изготовленны?

Корбанище

quote:


химсостав не скажу...
скажу только что написано steel.
достаточно толстые мишеньки. но думаю данный конкретный экземпляр с ганзы больше.22lr не выдержит. а вот подобной конструкции, да из наших материалов, да с запасом по толщине - будет самое то!

twint

quote:


я вот думаю не лучше ли будет взять трубу двухметровую сантиметров пять в диаметре, разрезать ее напополам под углом чтоб типа иглы медицинской получилось. с другой стороны просверлить сквозное отверстие с палец. вбиваешь эти иглы в землю рядышком, сверху в отверстия кусок арматуры просовываешь (такая штука в виде буквы П получится) а на нее на цепочках гонг подвесить. как Вам такой мобильный вариант?

------------------
______________________<BR>С уважением, Петрович.

Coroner
posted 23-1-2012 01:14     Я конечно по гонгам не спец но виденье моё такое
1 конструкция должна быть разборной( это позволит уменьшить габариты и легко уё пеервозить)
2 конструкция должна подразумевать её установку на поверхность без вбивания чего либо в эту поверхность как например на фото 2 в первом посте( не все покрытия удобны для вбивания и вытаскивания основания дуг трапеции гонга -рыхлый глубокий снег, каменистая почва, бетон, асфальт)

а концепт мне видется также ка и на 2-м фото только стотоящий из:
1) Две трубы полдюймовые согнутые буквой "Г"- боковые
2) Две трубыыть 3/4 дюйма( чтоб в них вставились полдюймовые трубы, вот только диаметр внутрений у 3/4" инаружний у 1/2 надо уточнить)согнутые буквой "Г" но загиб под углом не 90 а 120 градусов- нижние стоящие на почве
3)Перекладина верхняя прямая тоже из трубы 3/4 дюйма
4)Гонг из "Сталь3"(ну или какая будет) диаметром( какой требуется) толщиной 10 мм ( но предпологаю что 10 мм может на 500 метрах мять)
Гонг крепить не на цепях а на тросиках металических 4 мм и сразу к верхней прямой перекладине ( потребуется 4 обжимных хомута для троса)
5) Всю конструкцию скреплять мебельными болтами-http://kazprom-image.s3.amazonaws.com/400460_w640_h640_88cc88c812c15c40large.jpg
( данные болты у основания шляпки при переходе непосредственно в цилиндрическое тело болта имеют квадратное сечение и будут держаться в ответных отверстиях в трубах, отверстия тоже должны быть в этом месте квадратные- таки образом вам не нужен ключ или плооскогубцы) гайки применить вот такие длинная ссылка

или такие -http://www.sailmart.ru/images/uploads/Eye-nutM8A4.jpg

как то так, без притензий на истину

twint
posted 23-1-2012 07:05

quote:

Originally posted by Coroner:

Гонг крепить не на цепях а на тросиках металических 4 мм и сразу к верхней прямой перекладине


Не... на цепях лучше. В случае попадания в тросик стрельба может на этом закончится. Цепи можно быстренько связать проволокой,леской или просто куском веревки. А еще лучше с собой иметь десяток колечек для ключей.

quote:

Originally posted by Coroner:

отверстия тоже должны быть в этом месте квадратные


Квадратные отверстия в трубах - слишком технологично. Лучше к трубе гайку приварить обычную и использовать такой болт длинная ссылка
Buy_Samara
posted 23-1-2012 08:17     а если вот такая конструкция?? у меня сварной их махом наделает (ПыСы прошу прощения за рисунок только что накидал, как умел )
С Уважением, Константин
click for enlarge 1037 X 621 22,2 Kb picture
Buy_Samara
posted 23-1-2012 08:24     блин.. не хочет рисунок грузить.. суть простая - горизонтальные ноги (арматура Ф10) с трубочками, в которые вставляются вертикальные ноги (та-же арматура), так же с трубочками, и завершает всю конструкцию П-образная арматурина с гонгом. Гонг на цепи из 20ки, все ж таки... Можно сделать П-образные перекладины с разными гонгами и сохраняя ноги,варьировать дистанцию. В зависимости от грунта-почвы, можно устанавливать или на горизонтальных ногах, или просто вбивая (втыкая) вертикальную арматуру.
С Уважением, Константин

edit log

Raven1
posted 23-1-2012 08:29     А какой смысл делать гонг толстым, пуленепробиваемым? Может проще и дешевле из более тонкого металла, но чаще менять? Будут в нем дырки, ну и что? На меткость стрелка это не повлияет? П-образный каркас из проволоки диаметром 5-6 мм, на двух растяжках сам гонг?

edit log

Buy_Samara
posted 23-1-2012 08:44

quote:

А какой смысл делать гонг толстым, пуленепробиваемым?

Просто дольше служит и звучит громче ) стрельбы как колокол ) на 500 м жестянку можно уже и не услышать )

Raven1
posted 23-1-2012 08:53

quote:

Просто дольше служит и звучит громче

А таскать его? Я не жестянку имел ввиду, а 2-5 мм...

Buy_Samara
posted 23-1-2012 08:56     ну при Ф15-30 см даже из 20ки вес не так критичен ) Таскаем же Сайги и МР-153?? )) Dr. Watson
posted 23-1-2012 10:10     Ну, мои гонги 10 мм толщиной и 30 см в диаметре. Звон слышен на версту. Но масса большая и колыханием такого гонга стойку перевернет, только вбивать.

Док

Dak
posted 23-1-2012 10:47

quote:

Ну, мои гонги 10 мм толщиной и 30 см в диаметре. Звон слышен на версту. Но масса большая и колыханием такого гонга стойку перевернет, только вбивать.

Док

Андрей, большие амплитуды гонга от мощных калибров, 300-тый бывает закручивает не хило. Мне ж для 308го и 6,5х47, один гонг 15 см до 500 метров и второй диаметром 30см от 500 до 1000 метров.
Может вернуться к таким стойкам? Труба с приваренными втулками по обе стороны и гонгом на цепях. Хочешь устанавливай на 4-е опоры, хочешь вбивай в две.
Не художник, вот как-то так:



------------------
______________________<BR>С уважением, Петрович.

Dak
posted 23-1-2012 11:01     А если приварить по три втулки,- можно установить и мишени.Что-то меня понесло..

------------------
______________________<BR>С уважением, Петрович.

Dr. Watson
posted 23-1-2012 11:13     С мишенным щитом сдувать будет.

Док

Coroner
posted 23-1-2012 12:04     О сколько мыслей сразу. Петрвич ты почаше нам тех задания задавай Dak
posted 23-1-2012 12:41

quote:

О сколько мыслей сразу. Петрвич ты почаше нам тех задания задавай

Может готовый заказать в Ижевске? Ты же ездишь туда, посмотри у тамошних ребят.
http://forum.guns.ru/forummessage/153/664922.html



Хотя, возможно, уже и не далают. Заказов не принимаю с 2010 года, тема закрыта.
------------------
______________________<BR>С уважением, Петрович.

edit log

Raven1
posted 23-1-2012 13:31     Навеяло ассоциацию - на рогульках котелок над костром twint
posted 23-1-2012 13:43     Мне кажется все таки 2 вбитые трубы и кусок арматуры будут проще,дешевле в изготовлении и более пулеустойчивей и ремонтнопригодней в эксплуатации. Я кстати осенью на участке вбивал столбики из трубы 50 временные для разметки территории, вбивал не глубоко примерно на 25-30 см. Потом их еле выдрал, так что и стоять прочно будут. twint
posted 23-1-2012 13:45     Да и гонг смысла круглым делать не вижу. Прямоугольный подвешивать проще-дырки в углах просверлил и все Dak
posted 23-1-2012 14:05

quote:

на рогульках котелок над костром

quote:

2 вбитые трубы и кусок арматуры

Да, пожалуй, самый простой вариант:
- две трубы с отверстиями
- арматура с гонгом
- кувалда

Для лета да, только вот как будет вбиваться в мерзлую землю зимой.

------------------
______________________<BR>С уважением, Петрович.
